Transferencia de energía inalámbrica a través de acoplamiento mutuo usando antenas monopolo

Wireless power transfer through mutual coupling using monopole antennas

Publicado 2022-12-20

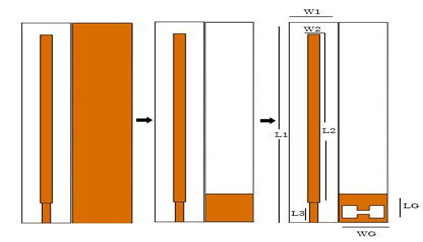

Proceso de diseño de la antena monopolo propuesta; inicialmente se presenta la antena con plano de tierra completo luego, se recorta el plano de tierra para mejorar el patrón de radiación, y finalmente en el plano de tierra se realiza una inserción de ranura tipo mancuerna para ajustar a la frecuencia deseada.
Abrir | Descargar
PDF FLIP
Número
Vol. 20 Núm. 39 (2023): Tabla de contenido Revista EIA No. 39
Sección
Artículos
Cómo citar
Transferencia de energía inalámbrica a través de acoplamiento mutuo usando antenas monopolo. (2022). Revista EIA, 20(39), 3910 pp. 1-14. https://doi.org/10.24050/reia.v20i39.1619
DOI

https://doi.org/10.24050/reia.v20i39.1619
Dimensions
PlumX
Citaciones
Crossref
Citas en Crossref
Scopus
Citas en Scopus
Google Scholar
Europe PMC
Citas en Europe PMC
Licencia
Creative Commons License

Esta obra está bajo una licencia internacional Creative Commons Atribución-NoComercial-SinDerivadas 4.0.

Declaración del copyright

Los autores ceden en exclusiva a la Universidad EIA, con facultad de cesión a terceros, todos los derechos de explotación que deriven de los trabajos que sean aceptados para su publicación en la Revista EIA, así como en cualquier producto derivados de la misma y, en particular, los de reproducción, distribución, comunicación pública (incluida la puesta a disposición interactiva) y transformación (incluidas la adaptación, la modificación y, en su caso, la traducción), para todas las modalidades de explotación (a título enunciativo y no limitativo: en formato papel, electrónico, on-line, soporte informático o audiovisual, así como en cualquier otro formato, incluso con finalidad promocional o publicitaria y/o para la realización de productos derivados), para un ámbito territorial mundial y para toda la duración legal de los derechos prevista en el vigente texto difundido de la Ley de Propiedad Intelectual. Esta cesión la realizarán los autores sin derecho a ningún tipo de remuneración o indemnización.

La autorización conferida a la Revista EIA estará vigente a partir de la fecha en que se incluye en el volumen y número respectivo en el Sistema Open Journal Systems de la Revista EIA, así como en las diferentes bases e índices de datos en que se encuentra indexada la publicación.

Todos los contenidos de la Revista EIA, están publicados bajo la Licencia Creative Commons Atribución-NoComercial-NoDerivativa 4.0 Internacional

Edison Andres Ochoa
Instituto Tecnológico Metropolitano, Colombia.
https://orcid.org/0000-0002-5626-2320
Francisco Eugenio López Giraldo
Instituto Tecnológico Metropolitano, Colombia.
Mostrar biografía de los autores

La transferencia de energía inalámbrica mediante el acoplamiento inductivo de campo cercano. se ha empleado en una serie de aplicaciones, entre ellas carga inalámbrica de dispositivos electrónicos y la alimentación de dispositivos biomédicos implantados. En estas aplicaciones, la energía se transfiere a través de distancias cortas, que son mucho más pequeñas que la longitud de onda de la operación. En estos sistemas, la eficiencia de la transferencia de potencia del enlace está relacionada de forma inversa con el rango de operación. Este artículo se centra en el diseño y la investigación de un par de antenas de microcinta de iguales dimensiones, una de estas es excitada por un pulso emitido usando GNU Radio software y USRP 2901. El par de dispositivos propuesto consta de dos monopolos con tierra defectuosa los tamaños, de 16 mm × 116 mm, que actúan como transmisor y receptor respectivamente. Los dispositivos se han diseñado, simulado y optimizados utilizando el software CST Microwave Studio. Los resultados de la corriente superficial de los dispositivos acoplados indican una buena densidad de corriente en un rango de distancia de 10 mm a 50 mm.

Visitas del artículo 511 | Visitas PDF 270

Descargas

Los datos de descarga todavía no están disponibles.
  1. Ammann, M. J., and Zhi Ning Chen. 2003. “Wideband Monopole Antennas for Multi-Band Wireless Systems.” IEEE Antennas and Propagation Magazine 45(2): 146–50. https://doi.org/10.1109/map.2003.1203133
  2. Anob, P. V., K. P. Ray, and G. Kumar. 2001. “Wideband Orthogonal Square Monopole Antennas with Semi-Circular Base.” IEEE Antennas and Propagation Society, AP-S International Symposium (Digest) 3: 294–97. https://doi.org/10.1109/aps.2001.960090
  3. Burrus, C A A T, and T Bell Laboratories. 1993. “M. Hammoud, P. Poey and F. Colombel.” 29(4). https://doi.org/10.1049/el:19930272
  4. Chhawchharia, Saransch et al. 2018. “Investigation of Wireless Power Transfer Applications with a Focus on Renewable Energy.” Renewable and Sustainable Energy Reviews 91(April): 888–902. https://doi.org/10.1016/j.rser.2018.04.101
  5. Da Silva, Erik Farias, Alfredo Gomes Neto, and Custódio Peixeiro. 2019. “Fast and Accurate Rectenna Design Method.” IEEE Antennas and Wireless Propagation Letters 18(5): 886–90. https://doi.org/10.1109/lawp.2019.2904795
  6. Feng, Junjie, Qiang Li, and Fred C. Lee. 2018. “Coil and Circuit Design of Omnidirectional Wireless Power Transfer System for Portable Device Application.” 2018 IEEE Energy Conversion Congress and Exposition, ECCE 2018: 914–20. https://doi.org/10.1109/ecce.2018.8557465
  7. Kamo, Bexhet, Shkelzen Cakaj, Vladi Koliçi, and Erida Mulla. 2012. “Simulation and Measurements of VSWR for Microwave Communication Systems.” Network and System Sciences 5: 767–73. http://dx.doi.org/10.4236/ijcns.2012.511080PublishedOnlineNovember2012 (April 14, 2021). https://doi.org/10.4236/ijcns.2012.511080
  8. Khandelwal, Mukesh Kumar, Binod Kumar Kanaujia, and Sachin Kumar. 2017. “Defected Ground Structure: Fundamentals, Analysis, and Applications in Modern Wireless Trends.” International Journal of Antennas and Propagation 2017. https://doi.org/10.1155/2017/2018527
  9. Kim, Hongseok et al. 2016. “Coil Design and Measurements of Automotive Magnetic Resonant Wireless Charging System for High-Efficiency and Low Magnetic Field Leakage.” : 1–18. https://doi.org/10.1109/wpt.2015.7140180
  10. Kim, Youngsub, Young Joong Yoon, Jinwoo Shin, and Joonho So. 2014. “X-Band Printed Rectenna Design and Experiment for Wirelss Power Transfer.” In IEEE Wireless Power Transfer Conference 2014, IEEE WPTC 2014, IEEE Computer Society, 292–95. https://doi.org/10.1109/wpt.2014.6839566
  11. Li, Cheng Jyun, and Tai Cheng Lee. 2014. “2.4-GHz High-Efficiency Adaptive Power.” IEEE Transactions on Very Large Scale Integration (VLSI) Systems 22(2): 434–38. https://doi.org/10.1109/tvlsi.2013.2238264
  12. Lu, Jia Jun, Xue Xia Yang, Huan Mei, and Chong Tan. 2016. “A Four-Band Rectifier with Adaptive Power for Electromagnetic Energy Harvesting.” IEEE Microwave and Wireless Components Letters 26(10): 819–21. https://doi.org/10.1109/lmwc.2016.2601294
  13. Mohd Salleh, Mohd Hidir, Norhudah Seman, Dyg Norkhairunnisa Abang Zaidel, and Akaa Agbaeze Eteng. 2017. “Investigation of Unequal Planar Wireless Electricity Device for Efficient Wireless Power Transfer.” Radioengineering 26(1): 251–57. https://doi.org/10.13164/re.2017.0251
  14. Nikravan, M. A., and Z. Atlasbaf. 2011. “T-Section Dual-Band Impedance Transformer for Frequency-Dependent Complex Impedance Loads.” Electronics Letters 47(9): 551–53. https://doi.org/10.1049/el.2010.7452
  15. Selva, A. F.B. et al. 2012. “Introduction to the Software-Defined Radio Approach.” IEEE Latin America Transactions 10(1): 1156–61. https://doi.org/10.1002/0470867728.part1
  16. Strassner, Bernd, and Kai Chang. 2013. “Microwave Power Transmission: Historical Milestones and System Components.” Proceedings of the IEEE 101(6): 1379–96. https://doi.org/10.1109/jproc.2013.2246132
  17. Yang, Xiaodong, Wen Geyi, and Hucheng Sun. 2017. “Optimum Design of Wireless Power Transmission System Using Microstrip Patch Antenna Arrays.” IEEE Antennas and Wireless Propagation Letters 16: 1824–27. https://doi.org/10.1109/lawp.2017.2682262
  18. Yu, Xiaofang et al. 2013. “Wireless Power Transfer in the Presence of Metallic Plates: Experimental Results.” AIP Advances 3(6): 0–9. https://doi.org/10.1063/1.4809665
  19. Zhang, Wei, Jeff C White, Rajesh K Malhan, and Chunting Chris Mi. 2016. “Loosely Coupled Transformer Coil Design to Minimize EMF Radiation in Concerned Areas.” XX(X). https://doi.org/10.1109/tvt.2016.2535272
  20. Zhong, Wenxing, and S Y R Hui. 2014. “Maximum Energy Efficiency Tracking for Wireless Power Transfer Systems.” 8993(c). https://doi.org/10.1109/tpel.2014.2351496
